Re-instalación del tanque de aceite.


Re-instalación del tanque de aceite.



Hola a todos mis estimados invisibles lectores, en esta oportunidad les narrare paso a paso como montar de nuevo en su sitio de honor el tanque de aceite.

Entremos en materia.


Ingredientes que se necesitan para esta receta:

Una llave de 10mm.


Paso 1.

Para iniciar esta parte será menester tener bien ubicados los 3 pernos con sus respectivas arandelas planas que sujetan el tanque al chasis, cuadro o bastidor, ver foto #1.1, luego podemos ir colocando poco a poco el tanque en su sitio, vayan introduciéndolo con algo de inclinación y estén muy pendientes de no botar los dos O-ring o sellos de gomas, los mismos van en las juntas de las dos mangueras que conectan con el motor, ver fotos # 1.2, 1.3 y 1.4, luego deben enrutar cada una de las mangueras en su correcta posición, la corta va por dentro del chasis y la mas larga va por fuera, ver foto# 1.5.

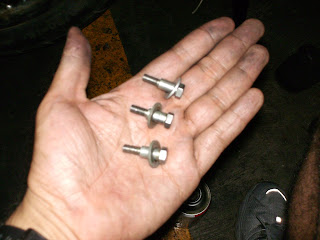

Foto#1.1-Los tres pernos 10mm y sus arandelas que sujetan el tanque de aceite.


Foto#1.2.-Introduciendo el tanque con cuidado.

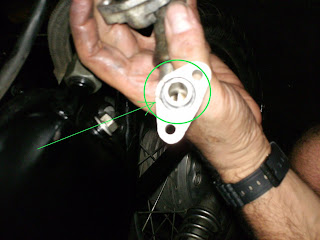

Foto#1.3.-.Noten el O ringo o sello de goma del extremo de la manguera de aceite.


Foto#1.4-Las dos mangueras que van conectadas al motor.

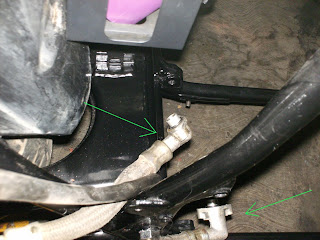

Foto#1.5.-Manera apropiada en que deben ir las dos mangueras.



Paso 2.


Concluido el paso anterior, ubicaremos que has varia gomas, una de ella es para sujetar la cubierta decoradora y la otra (que esta en el círculo verde) es la que debe llevar los pernos de sujeción, ver foto #2.1, revisado esto, ubicaremos el tanque con mayor precisión en su sitio, tratando de que coincidan los agujeros, para luego colocar a mano primero, los tres pernos y después los vamos ajustando poco a poco cada uno de los mismos por medio de una llave 10mm, recuerden de no apretar demasiado alguno de ellos, hasta que todo este bien calzado, ver fotos# 2.2, 2.3, 2.4, en la última foto se aprecia como debe quedar el trabajo una vez finalizado, ver foto # 2.6.


Foto#2.1.-La goma que sujeta y sirve de atenuador de las vibraciones de uno de los pernos.

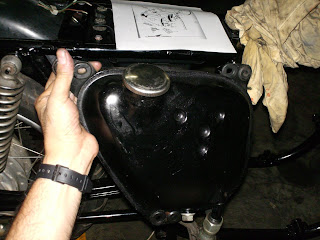

Foto#2.2.-Presentando el tanque de aceite en su sitio a manera de que todo cuadre perfecto.

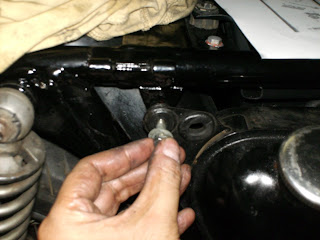

Foto#2.3-Colocando uno de los 3 pernos a mano.

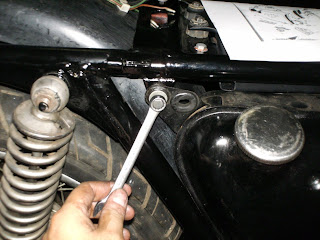

Foto#2.4-Ajustando uno de los 3 pernos a mano.


Foto#2.5-Otra toma del ajuste de otro de los pernos que sujetan al tanque de aceite al chasis.


Foto#2.6-El tanque en su santo lugar.




Nota: Es posible que cuando vayan a montar el motor tengan que desmontar el tanque de aceite brevemente y de nuevo, aunque esto no es una condición indispensable, si les permitirá maniobrar con mayor facilidad el montaje del mismo.


Como pueden ver fue una tarea bastante sencilla de hacer, espero la hayan disfrutado y les sea de ayuda, c`í vediamo pronto amici.
